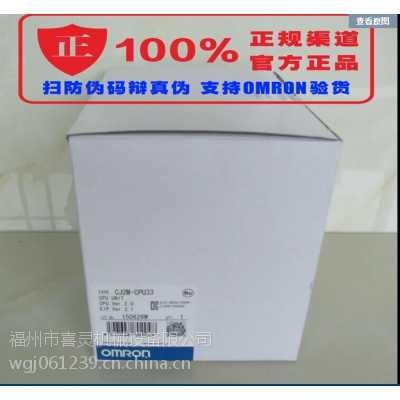

欧姆龙可编程控制器 CJ2M-CPU31 最适合高端设备控制的CJ2H CPU单元特别加强了从读取输入指令到进行运算、输出前的“系统总处理能力”。支持高速、大容量网络，同时提高编程、调试的效率。此次，基本的设备控制产品中又添CJ2M CPU单元系列。备有丰富齐全的CPU单元，无论控制规模如何，都可在CJ2中选择最合适的CPU单元。CJ2支持从小型到高速、高精度等各种设备控制，确保用户安全、放心地使用。配套产品可选件： 1、CF卡，128MB，适用于全系列（选配件） 工业等级 HMC-EF1832、CF卡，256MB，适用于CJ2（选配件） 工业等级 HMC-EF2833、CF卡，512MB，适用于CJ2（选配件） 工业等级 HMC-EF5834、CF卡PC适配器 HMC-AP0015、CJ1M-CPU2X的I/O端子块（40XM3） MIL(40pt) XW2D-40G66、CJ1M-CPU2X的I/O端子块的连接电缆（□□□＝长度cm） MIL(40pt) XW2D-□□□K7、CX-One，集成化系统软件包，用于所有欧姆龙控制系统产品的编程和配置 CXONE-AL□□C-V48、连接电缆，D型9针PC串行端口到PLC外设端口（长度：2.0m） CS1W-CN2269、连接电缆，D型9针PC串行端口到PLC外设端口（长度：6.0m） CS1W-CN62610、USB到串行转换电缆 CS1W-C1F31 外形尺寸
●机架外形尺寸
使用CJ1W-PA202电源单元(AC电源14W)时的机架宽度W(mm)
31mm宽
单元连接
台数机架宽度W(mm)使用CJ2H-CPU6□-EIP时使用CJ2H-CPU6□时使用CJ2M-CPU3□时使用CJ2M-CPU1□时1台170.5139.5152.7121.72台201.5170.5183.7152.73台232.5201.5214.7183.74台263.5232.5245.7214.75台294.5263.5276.7245.76台325.5294.5307.7276.77台356.5325.5338.7307.78台387.5356.5369.7338.79台418.5387.5400.7369.710台449.5418.5431.7400.7
电源单元、CPU单元、端板
单元名型号单元宽度电源单元CJ1W-PA205C80CJ1W-PA205R80CJ1W-PA20245CJ1W-PD02560CJ1W-PD02227CPU单元CJ2H-CPU6□-EIP79.8CJ2H-CPU6□48.8CJ2M-CPU3□62CJ2M-CPU1□31端板CJ1W-TER0114.7
●CPU单元
型号CJ2H-CJ2M-项目CPU64
(-EIP)CPU65
(-EIP)CPU66
(-EIP)CPU67
(-EIP)CPU68
(-EIP)CPU
11/31CPU
12/32CPU
13/33CPU
14/34CPU
15/35程序容量50K步100K步150K步250K步400K步5K步10K步20K步30K步60K步输入输出点数2560点处理速度通用处理时间(总量)通常模式 ：
CJ2H-CPU6□-EIP ：200μs *1
CJ2H-CPU6□：100μs通常模式 ：
CJ2M-CPU3□：270μs *1
CJ2M-CPU1□：160μs指令执行时间基本指令 ：0.016μs～
应用指令 ：0.048μs～基本指令 ：0.04μs～
应用指令 ：0.06μs～中断I/O中断、外部中断中断任务的启动时间 ：26μs或17μs *2 (单元Ver.1.0时为30μs)
至周期执行任务的恢复时间 ：11μs或8μs *2 (单元Ver.1.0时为15μs)中断任务的启动时间 ：
31μs
至周期执行任务的恢复时间 ：
10μs定时中断最小时间间隔 ：0.2ms或0.1ms *2
(以0.1ms单位设定)最小时间间隔 ：
0.4ms(以0.1ms单位设定)中断任务的启动时间 ：22μs或13μs *2 (单元Ver.1.0时为27μs)
至周期执行任务的恢复时间 ：11μs或8μs *2 (单元Ver.1.0时为15μs)中断任务的启动时间 ：
30μs
至周期执行任务的恢复时间 ：
11μs可安装单元数1个机架(CPU或扩展)10台。整个基本系统最多为40台。扩展机架数最多3个CIO输入输出继电器2560点(160CH) 0000～0159CH数据链接继电器3200点(200CH) 1000～1199CH同步数据链接继电器1536点(96CH) 1200～1295CH──CPU总线单元继电器6400点(400CH) 1500～1899CH特殊I/O单元继电器15360点(960CH) 2000～2959CH串行PLC链接继电器──1440点(90CH) 3100～3189CHDeviceNet继电器9600点(600CH) 3200～3799CH内部辅
助继电器通道I/O(CIO)区3200点(200CH) 1300～1499CH、37504点(2344CH) 3800～6143CH 无外部输入输出功能W继电器8192点(512CH) W000～W511CH 无外部输入输出功能保持继电器8192点(512CH) H000～H511CH
只能在程序上使用，断电复位以及模式切换时也能保持ON/OFF
H512～H1535为功能块专用继电器
(只能在FB范例区域(变量的内部分配范围)中进行设定。)特殊辅助继电器可读取/不可写入 ：31744点(1984CH)
·7168点(448CH) A000～A447CH
·24576点(1536CH) A10000～A11535CH *3
可读取/可写入 ：16384点(1024CH) A448～A1471CH *3暂存继电器16点 TR0～15定时器4096点 T0000～T4095(与计数器不同)计数器4096点 C0000～C4095(与定时器不同)数据存储器(DM)32K字 *4
·特殊I/O单元用DM区域 ：D20000～D29599(100CH×96单元)
·CPU总线单元用DM区域 ：D30000～D31599(100CH×16单元)扩展数据存储器(EM)32K字/1 BANK×1～25 BANK ：
E00_00000～E18_32767 *4、*532K字/1 BANK×1～4 BANK ：
E00_00000～E3_32767 *432K字
×4 BANK32K字
×4 BANK32K字
×10 BANK32K字
×15 BANK32K字
×25 BANK32K字×1 BANK32K字
×4 BANK可强制置位/复位的区域 *6使用EM强制置位/复位功能时BANK
0～3BANK
0～3BANK
0～9BANK
0～EBANK
0～18BANK 0BANK 0～3***地址自动分配时BANK 3BANK 3BANK
6～9BANK
7～EBANK
11～18──变址寄存器IR0～15
用于寄存器间接参考的保存I/O存储器有效地址的专用寄存器。
(可用于单个任务/任务间共享)周期执行任务标记128点
*1.使用CJ2H-CPU6□-EIP型EtherNet/IP的标签数据链接时，需加上以下时间。
通常：100μs＋传送CH数×0.33μs
使用中断高速启动功能时：100μs＋传送CH数×0.87μs
使用CJ2M-CPU3□型EtherNet/IP的标签数据链接时，需加上以下时间。
100μs＋传送CH数×1.8μs
*2.使用中断高速启动功能时
*3.不支持CJ2 CPU单元的CPU总线单元、特殊I/O单元、显示器、软件等访问A960～A1471CH与A10000～A11535CH
*4.可***位地址。但不支持CJ2 CPU单元的CPU总线单元、特殊I/O单元、显示器、软件等对其访问
*5.不支持CJ2 CPU单元的CPU总线单元、特殊I/O单元、显示器、软件等访问EM BANK D～18
*6.CJ2H CPU单元只能对***为地址自动分配的区域以及使用EM强制置位/复位功能***的区域进行强制置位/复位(单元Ver.1.2以上)
CJ2M CPU单元只能对使用EM强制置位/复位功能***的区域进行强制置位/复位
